Hyster Schwerlaststapler

Hyster

Hyster Schwerlastgabelstapler

H10-16XD 10000-16000kg

SCHWERLASTSTAPLER FÜR HÄRTESTE ANWENDUNGEN

Die neuesten Schwerlastmodelle von Hyster® mit 13 bis 16 Tonnen Tragfähigkeit sind die bisher vielseitigsten und bieten als solche optimale Sicht, Stabilität und Zuverlässigkeit. Dadurch werden Handling und Transport so leicht wie noch nie.

Jedes Modell zeichnet sich durch hervorragende Leistung und Zuverlässigkeit aus und ermöglicht den schnellen Wechsel von Anbaugeräten. Darüber hinaus bieten die Flurförderzeuge eine optimale Sicht auf die Gabelzinken, das Anbaugerät und die Last.

Diese Hyster Schwerlaststapler eignen sich hervorragend für härteste Einsatzbedingungen und überzeugen durch niedrige Betriebskosten, besonders bei intensiven Arbeitszyklen und unter extremen Betriebsbedingungen beim Einsatz in der Metall-, Baustoff- und Papierindustrie.

Highlights der Hyster 13–16-Tonnen-Schwerlaststapler:

  • Das robuste Chassis und die breite Antriebsachse sorgen für felsenfeste Stabilität und eine lange Lebensdauer beim Handling von Lasten bei voller Tragfähigkeit.
  • Die Stapler verfügen über ein Zweifach-Hubgerüst mit einer umfassenden Auswahl an wellengeführten oder hakengeführten Gabelträgern. Das intelligente Design führt zu einer Erhöhung der Resttragfähigkeit bei jedem Stapler um mindestens 400 kg für den wellengeführten Seitenschubgabelträger.
  • Durch den größeren Abstand zwischen den Hubgerüstprofilen wird die Sicht auf das Anbaugerät und die Last verbessert. Die Ketten befinden sich auf der Außenseite des Hubgerüsts.
  • Die Bediener können durch und über den Gabelträger blicken. Die Sichtbedingungen sind dadurch ideal, auf Bodenhöhe ebenso wie auf Höhe der Lkw-Ladefläche. Die Gabelträger verfügen an der Oberseite über schlanke Streben und einen intelligent platzierten Steuerblock.
  • Verringerung verlagerter Lastschwerpunkte: Das offenere Design führt zu einer Reduzierung des Gewichts auf dem Gabelträger und bringt die Last näher an den Stapler.
  • Der Doppelfunktionsgabelträger für hakengeführte Gabelzinken mit Seitenschub und Gabelzinkenverstellung ermöglicht den schnellen Wechsel von Anbaugeräten.
  • Die Stapler erreichen mit den vier praktischen Betriebsmodi beeindruckende Hubgeschwindigkeiten, im Schnitt zwischen 0,40 m/s und 0,69 m/s bei voller Tragfähigkeit bis zu 6.250 mm.
  • Die Stufe-IV-Motoren erzeugen im Vergleich zur Vorgängergeneration weniger Emissionen und haben einen bis zu 20 Prozent geringeren Kraftstoffverbrauch, wodurch die Gesamtkosten über die Lebensdauer der Stapler deutlich geringer ausfallen.
  • Die Palette an Stufe-IV-konformen Motoren umfasst die QSB6.7-Dieselmotoren von Cummins mit einer Maximalleistung von 125 kW bei einer Drehzahl von nur 2.300 U/min.
  • Um den Gesamtkraftstoffverbrauch in den meisten Anwendungsbereichen weiter zu senken, hat Hyster neben den neuen Cummins-Motoren zusätzliche Funktionen zur Leistungsoptimierung eingeführt, wie die bedarfsgesteuerte Kühlung, lastabhängige Hydraulik (Leistung nach Bedarf), eine Drehzahlsteuerung und Ruhemodus bei Leerlauf.
  • Im ECO-eLo-Kraftstoffeffizienzmodus wird die maximale Motordrehzahl gesenkt und Kraftstoffverbrauch weiter reduziert.
  • In unregulierten Märkten außerhalb der EU und Nordamerikas sind auch Stufe-IIIA-Motoren erhältlich, unter anderem der Cummins-QSB6.7-Dieselmotor mit einer Maximalleistung von 116 kW bei einer Drehzahl von nur 2.300 U/min.
  • Die H10-16XD-Modelle sind zugunsten einer langen Lebensdauer mit Ölbad-Lamellenbremsen mit Ölkühlung ausgestattet, die praktisch wartungsfrei sind.
  • Der ungehinderte Zugang zum Motorraum und die gut erreichbaren Prüfpunkte ermöglichen eine schnelle und effiziente Wartung.
  • Um einen zuverlässigen Staplerbetrieb zu gewährleisten, wird die Elektronik über ein CANbus-Datenübertragungssystem geregelt.
  • Fahrerassistenzsysteme wie die Fahrkamera gehören jetzt zur serienmäßigen Ausstattung.
  • Alle Fahrzeuge dieser Produktreihe sind schmaler als 2,55 Meter und verfügen über eine geringe Bauhöhe, wodurch die Stapler leicht zu transportieren sind.
  • Die Stapler werden für extreme Umgebungstemperaturen von -18 Grad Celsius bis zu 50 Grad Celsius gebaut. Dadurch eignen sie sich für die vielfältigen und anspruchsvollen Anforderungen der Schwerindustrie überall auf der Welt.
  • Es stehen zahlreiche Optionen und Anbaugeräte zur Auswahl, wie  vier am Hubgerüst montierte Arbeitsscheinwerfer, Rückfahr-Kamerasystem, breite/schmale Einfahrhilfen für das Holzhandling, Laststabilisatoren, Hyster Tracker und viele mehr.

MODELLE

MODELL TRAGFÄHIGKEIT (KG) LASTSCHWERPUNKT (MM) HUBHÖHE (MM) MOTORTYP GETRIEBE
H13XD6 13500 600 4910 Cummins / QSB 6.7 ZF / WG161
H14XD6 14500 600 4910 Cummins / QSB 6.7 ZF / WG161
H10XD12 10500 1200 4910 Cummins / QSB 6.7 ZF / WG161
H16XD6 16500 600 4910 Cummins / QSB 6.7 ZF / WG161


Zurück zur Übersicht

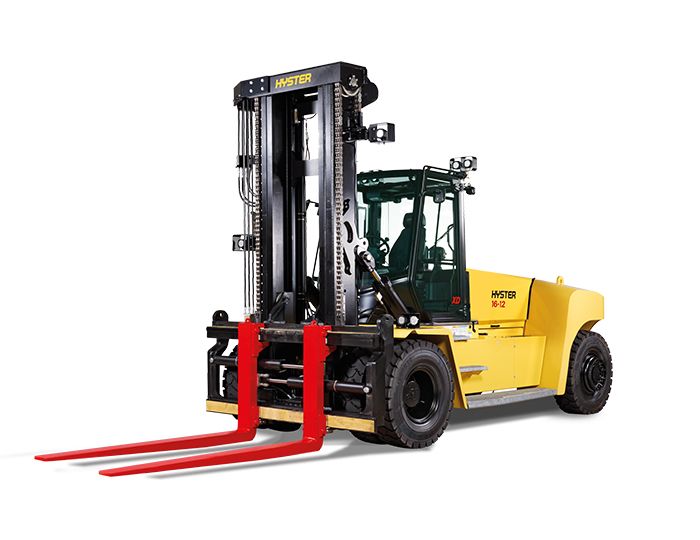

Hyster Schwerlastgabelstapler

H16-18XD 16000-18000 kg

SCHWERLASTSTAPLER FÜR HÄRTESTE EINSÄTZE

Die Hyster Schwerlaststapler der Produktreihen H16-18XD sind für maximale Zuverlässigkeit auch bei den anspruchsvollsten Anwendungen konzipiert.

Sie wurden eigens für das Schwerlast-Handling mit unterschiedlichen Lastschwerpunkten entwickelt und getestet.



Highlights der Hyster Schwerlaststapler H16-18XD:

Geringste Gesamtkosten

  • Beste Kraftstoffeffizienz in dieser Tragfähigkeitsklasse. Die optimierte Antriebstechnik ermöglicht bis zu 20 % geringeren Kraftstoffverbrauch gegenüber anderen Wettbewerbsprodukten*. (*Die Ergebnisse variieren je nach Anwendung und physikalischer Umgebung.
  • Innovative Leistungseinstellungen: Hochleistungs(HiP)- oder ECO(ECO-eLo)-Modus nahezu ohne Produktivitätsverlust.
  • Die bedarfsgesteuerte Hydraulik liefert nur bei Bedarf Leistung oder Druck.

Konstruiert für anspruchsvolle Anwendungen

  • Konzipiert für Schwerlastanwendungen dank hoher Stabilität, entsprechendem Chassis, Hubgerüst und Gabelträger.
  • Zuverlässige Konstruktion dank bewährter technischer Komponenten.
  • Einzigartige Elektrohydraulik über dem Hubgerüst mit minimaler Anzahl an Schläuchen über dem Hubgerüst, auch bei komplexen Anbaugeräten.
  • Serienmäßige Deutsch-Stecker für Schutzart IP 64.
  • Hochleistungs-Kühlsystem: 50 °C Umgebungstemperatur, für Schwerlastbetrieb 45° C.

Branchenführende Ergonomie

  • Die große Fahrerkabine ermöglicht es dem Fahrer, eine bequeme Fahrposition einzunehmen.
  • Niedriger Geräuschpegel in und außerhalb der Kabine.
  • Ausgezeichnete Rundumsicht durch Auswahl der optimalen Kabinenposition in Verbindung mit einem Freisicht-Vorderwagen.
  • Entsprechend den Fahrerbedürfnissen stehen verschiedene Optionen zur Verfügung.

Wartungsfreundlichkeit

  • Flügeltüren gewähren raschen Zugriff für tägliche Kontrollen.
  • Neigbare Kabine für den einfachen Zugang zu allen wichtigen Komponenten.
  • Sy-Klone-Vorabscheider am Lufteinlass des Motors gehört zur Serienausstattung.
  • Verlängerte Wartungsintervalle.

Extrem produktiver Stapler

  • Höchste Hubgeschwindigkeiten in dieser Klasse selbst bei maximaler Last.
  • Automatische Hydrauliksteuerung bringt den Motor auf die erforderliche Drehzahl.
  • Sehr enger Wenderadius.

MODELLE

MODELL TRAGFÄHIGKEIT (KG) LASTSCHWERPUNKT (MM) HUBHÖHE (MM) MOTORTYP GETRIEBE
H16XD9 16000 900 4494 Cummins / QSB 6.7 ZF / WG161
H16XD12 16000 1200 4494 Cummins / QSB 6.7 ZF / WG161
H18XD7.5 18000 750 4494 Cummins / QSB 6.7 ZF / WG161
H18XD9 18000 900 4494 Cummins / QSB 6.7 ZF / WG161


Zurück zur Übersicht


Hyster Schwerlastgabelstapler

H18-20XD 18000-20000kg

Auf die leistungsstarken Hyster® Schwerlaststapler ist Verlass.

ENGE KURVEN UND SCHWERE LASTEN SIND FÜR DIESEN STAPLER EINE LEICHTE ÜBUNG.

Diese Hyster Schwerlaststapler gehören in dieser Tragfähigkeitsklasse zu den kompaktesten Maschinen auf dem Markt und sind weltweit für ihre Zuverlässigkeit und Robustheit bekannt. Mit schnellen Fahrgeschwindigkeiten, beeindruckenden Hubgeschwindigkeiten und einem leistungsstarken Antriebsstrang mit integriertem Motor- und Getriebeschutzsystem gewährleisten diese Stapler maximale Zuverlässigkeit und niedrige Gesamtbetriebskosten.

Für Einsätze auf engem Raum wurden drei ultrakompakte Modelle mit kurzem Radstand entwickelt. Die kompakten S-Modelle (S steht hier für short = kurz) haben einen Radstand von nur 3,5 Metern.

Der leistungsstarke Antriebsstrang mit integriertem Motor- und Getriebeschutzsystem sorgt für maximale Zuverlässigkeit und niedrige Gesamtbetriebskosten bei gleichzeitig schneller Fahr- und Hubgeschwindigkeit.



Das Hubgerüst mit robusten Hubgerüstprofilen, Rollen, Wellenstümpfen und Kettenankern bietet auch in Schwerlastanwendungen eine überragende Leistung. Die robuste Hubgerüstkonstruktion dieser Staplerserie sorgt für eine geringere Hubgerüstdurchbiegung. Für den Einsatz in verschiedenen Anwendungen über zahlreiche Branchen hinweg stehen mehrere Zweifach-Hubgerüste zur Auswahl.

Dank schmierbarer Lastrollen mit Rollenlagern liefern die Anbaugeräte jahrelang eine zuverlässige Leistung. Die Gabelträger wurden für minimale Kapazitätsverluste bei den Seitenschubträgern konzipiert. Damit bieten die Stapler unter allen Einsatzbedingungen nahezu die volle Nenntragfähigkeit.

Der Stapler mit kurzem Radstand gewährleistet eine optimale Kombination aus kompaktem Design und Wendigkeit für Anwendungen auf engem Raum, die einen kleineren Wenderadius erfordern.


Ein niedrig montierter Gabelträger ermöglicht eine verbesserte Sicht auf die Gabelzinkenspitzen. Die Hydraulikventile, Schläuche und Quertraversen des Hubgerüsts sind so positioniert, dass sie die Sicht nach vorne nicht einschränken und eine frei Sicht durch das Hubgerüst ermöglichen. Die angeschrägten Schläuche sind so angeordnet, dass der Fahrer nur einen Schlauch sieht und eine gute Sicht hat.

Gewölbte, kratzfeste Front- und Heckscheiben aus gehärtetem Sicherheitsglas, ein Dachfenster aus FOPS-zertifiziertem Panzerglas und einteilige Glastüren mit Stahlrahmen sorgen für eine erstklassige Rundumsicht. Auf der Außenseite verbessern abgeschrägte Gegengewichte die Sicht auf die Lenkreifen und sorgen damit für eine bessere Manövrierfähigkeit und verhindern Furchen auf den Reifen.


Die ergonomisch gestaltete Fahrerkabine mit ausgezeichneter Sicht trägt zu einer höheren Produktivität bei. Mit ihrem Dachfenster aus Panzerglas, gewölbten Front- und Heckscheiben und Stahltüren mit gehärtetem Sicherheitsglas sorgt die Fahrerkabine für eine erstklassige Rundumsicht.

Die Kabine bietet mehr Platz im Innenraum und den größten Einstiegsbereich der Branche. Zu den Ausstattungsmerkmalen gehören ein Farbdisplay, auf dem der Fahrer die Leistungsdaten auf Knopfdruck abrufen kann, ein einzigartiger, seitlich verschiebbarer Sitz für mehr Komfort, eine verstellbare Lenksäule mit Fußpedal sowie ergonomische Bedienelemente.


Hyster Stapler sind für eine einfache Wartung ausgelegt. Flügelhauben erlauben raschen Zugriff auf wichtige Komponenten, tägliche Kontrollen erfordern keine Neigung der Kabine.

Eine neigbare Kabine bietet einfachen Zugang zu Hydraulikanlage, Motor und Getriebe.

Dank verzinkter, breiter und rutschfester Trittbretter sind die täglichen Kontrollen schnell erledigt. Gleichzeitig ermöglicht ein großzügiger Einstiegsbereich ein einfaches Reinigen des Kühlers. Das Schauglas des Hydrauliksystems ermöglicht eine schnelle Sichtprüfung des Ölstands.


Modell Tragfähigkeit Lastschwerpunkt Hubhöhe Wenderadius Gesamtbreite Gewicht Motortyp Getriebe
H20XD9 20000kg 900mm 7000mm 5250mm 2923mm 28858kg MTU 7.7L Diesel ZF - 5WG211
H20XDS9 20000kg 900mm 7000mm 4934mm 2923mm 30030kg MTU 7.7L Diesel ZF - 5WG211
H18XDS9 18000kg 900mm 7000mm 4934mm 2923mm 27669kg MTU 7.7L Diesel ZF - 5WG211
H18XDS 18000kg 900mm 7000mm 5250mm 2923mm 27052kg MTU 7.7L Diesel ZF - 5WG211

h18-20xd-d236-tg-04-2021-eu-rev01-de.pdfDatenblatt

Zurück zur Übersicht


Hyster Schwerlastgabelstapler

H25-32XD 25000-32000kg

Robuste und wendige Schwerlaststapler mit bewährter Leistung und geringen Betriebskosten.

ROBUSTE STAPLER, DIE SICH DURCH BEWÄHRTE ZUVERLÄSSIGKEIT UND ROBUSTHEIT AUSZEICHNEN.

Die neun Modelle der H25-32XD-Serie eignen sich speziell für Schwerlastanwendungen und bieten ein hohes Maß an Produktivität, Zuverlässigkeit, Kraftstoffeffizienz und herausragenden Fahrerkomfort und sind damit eine äußerst lohnende Investition. Diese stabilen Maschinen haben ihre Zuverlässigkeit und Robustheit bereits weltweit in Schwerlastanwendungen wie den Umschlag von Aluminium, Stahl, Blöcken und Containern unter Beweis gestellt.

Es steht eine große Auswahl an verschiedenen Gabelträgern, Gabelzinken, Hubgerüsten und Anbaugeräten, einschließlich CH-Spreader und Coil-Dorne, zur Verfügung.


Der Gabelträger mit Doppelfunktion – mit Gabelzinken für den schnellen Wechsel der Anbaugeräte sowie Standardseitenschieber mit Gabelzinkenverstellung – bietet höchste Flexibilität zum Transport der unterschiedlichsten Lasten.


Die intelligente CANbus-Technologie ermöglicht neben der Überwachung wesentlicher Funktionen auch die Anpassung und Optimierung der Staplerleistung. Das ermöglicht die schnelle und einfache Diagnose und minimiert Stillstandzeiten aufgrund von Reparaturen.

Darüber hinaus sinkt die maximale Motordrehzahl im ECO-eLo-Kraftstoffeffizienzmodus und der Kraftstoffverbrauch reduziert sich weiter.


Die ergonomisch gestaltete Fahrerkabine mit ausgezeichneter Sicht trägt zu einer höheren Produktivität bei. Mit ihrem Dachfenster aus Panzerglas, gewölbten Front- und Heckscheiben und Stahltüren mit gehärtetem Sicherheitsglas sorgt die Fahrerkabine für eine erstklassige Rundumsicht.

Die Kabine bietet mehr Platz im Innenraum und den größten Einstiegsbereich der Branche. Zu den Ausstattungsmerkmalen gehören ein Farbdisplay, auf dem der Fahrer die Leistungsdaten auf Knopfdruck abrufen kann, ein einzigartiger, seitlich verschiebbarer Sitz für mehr Komfort, eine verstellbare Lenksäule mit Fußpedal sowie ergonomische Bedienelemente.

Ein niedrig montierter Gabelträger ermöglicht eine verbesserte Sicht auf die Gabelzinkenspitzen. Die Hydraulikventile, Schläuche und Quertraversen des Hubgerüsts sind so positioniert, dass sie die Sicht nach vorne nicht einschränken und eine frei Sicht durch das Hubgerüst ermöglichen. Die angeschrägten Schläuche sind so angeordnet, dass der Fahrer nur einen Schlauch sieht und eine gute Sicht hat.

Gewölbte, kratzfeste Front- und Heckscheiben aus gehärtetem Sicherheitsglas, ein Dachfenster aus FOPS-zertifiziertem Panzerglas und einteilige Glastüren mit Stahlrahmen sorgen für eine erstklassige Rundumsicht. Auf der Außenseite verbessern abgeschrägte Gegengewichte die Sicht auf die Lenkreifen und sorgen damit für eine bessere Manövrierfähigkeit und verhindern Furchen auf den Reifen.

Hyster Stapler sind für eine einfache Wartung ausgelegt. Flügelhauben erlauben raschen Zugriff auf wichtige Komponenten, tägliche Kontrollen erfordern keine Neigung der Kabine.

Eine neigbare Kabine bietet einfachen Zugang zu Hydraulikanlage, Motor und Getriebe.

Dank verzinkter, breiter und rutschfester Trittbretter sind die täglichen Kontrollen schnell erledigt. Gleichzeitig ermöglicht ein großzügiger Einstiegsbereich ein einfaches Reinigen des Kühlers. Das Schauglas des Hydrauliksystems ermöglicht eine schnelle Sichtprüfung des Ölstands.


Modell Tragfähigkeit Lastschwerpunkt Hubhöhe Wenderadius Gesamtbreite Gewicht Motortyp Getriebe
H25XD12 25000kg 1200mm 9860mm 5326mm 3220mm 38456kg MTU 7.7L Diesel ZF - 5WG211
H28XD12 28000kg 1200mm 9860mm 6185mm 3430mm 45616kg MTU 7.7L Diesel ZF - 5WG211
H25XD9 25000kg 900mm 9860mm 6185mm 3220mm 37985kg MTU 7.7L Diesel ZF - 5WG211
H32XD12 21950kg 900mm 9860mm 5691mm 3430mm 45935kg MTU 7.7L Diesel ZF - 5WG211
H32XD9 32000kg 1200mm 9860mm 6848mm 3430mm 45868kg MTU 7.7L Diesel ZF - 5WG211
H30XD12 30000kg 1200mm 9860mm 5691mm 3430mm 46262kg MTU 7.7L Diesel ZF - 5WG211
H30XD9 29700kg 900mm 9860mm 6185mm 3430mm 45325kg MTU 7.7L Diesel ZF - 5WG211

3990447-h25-32xd-j008-tg-11-2020-eu-rev01-de-lores.pdfDatenblatt

Zurück zur Übersicht

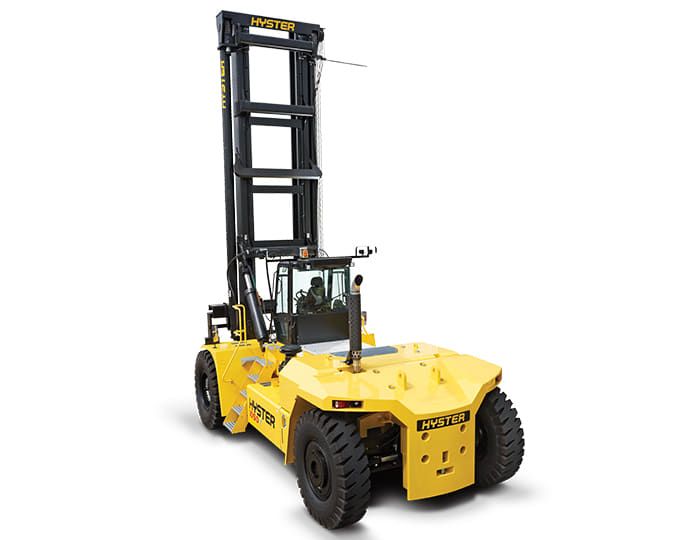

Hyster Schwerlastgabelstapler

H36-48XD 36000-48000kg

Die leistungsstärksten Gabelstapler aller Zeiten von Hyster®

SCHWERLASTSTAPLER FÜR ANSPRUCHSVOLLSTE EINSÄTZE

Diese äußerst kraftvolle Reihe zeigt sich souverän beim Transport schwerster Lasten unter härtesten Einsatzbedingungen. Zuverlässige und bewährte Komponenten sowie die außergewöhnliche Robustheit von Chassis und Hubgerüst sorgen für maximale Betriebszeit und niedrige Betriebskosten.

Die schwerlastfähigen Hubgerüste und Gabelträger wurden für große Lastschwerpunkte, breite und spezielle Lasten unter harten Einsatzbedingungen entwickelt.

Die Gabelträger wurden für minimale Kapazitätsverluste konzipiert und verfügen über Seitenschubträger mit Schürze. Damit bieten die Stapler unter allen Einsatzbedingungen nahezu die volle Nenntragfähigkeit. Dank schmierbarer Lastrollen liefern die Anbaugeräte jahrelang eine zuverlässige Leistung. Das Hubgerüst mit robusten Hubgerüstprofilen, Rollen, Wellenstümpfen und Kettenankern trägt dazu bei, die Hubgerüstdurchbiegung zu verringern.

Der Stapler mit kurzem Radstand gewährleistet eine optimale Kombination aus kompaktem Design und Wendigkeit für Anwendungen auf engem Raum, die einen kleineren Wenderadius erfordern.

Der Kraftstoffverbrauch wirkt sich wesentlich auf die Gesamtbetriebskosten von Schwerlaststaplern aus. Die Schwerlaststapler von Hyster® verfügen über einen integrierten Antriebsstrang und sind mit einer lastabhängigen Hydraulik ausgestattet, sodass sie bei einem niedrigen Kraftstoffverbrauch eine hohe Produktivität gewährleisten.

Der Motor erzeugt dank Common-Rail-Hochdruckkraftstoffeinspritzung (XPI) und Turboladern mit variabler Turbogeometrie mehr Leistung und ein höheres Drehmoment. Dank moderner Steuerungen erbringt der Motor Spitzenleistungen und ist effizient im Betrieb. Gleichzeitig zeichnet er sich durch einen niedrigen Kraftstoffverbrauch und eine lange Lebensdauer aus.

Hyster Stapler sind für eine einfache Wartung ausgelegt. Die serienmäßige, elektrisch zur rechten Seite kippbare Fahrerkabine und die breiten, abnehmbaren Bodenplatten ermöglichen einen schnellen Zugang zu wichtigen Komponenten. Für die tägliche Wartung muss die Kabine nicht gekippt werden.

Die Wartungsintervalle für wichtige Motor- und Antriebskomponenten betragen 500 Stunden.

Dank eines verlängerten Intervalls für Hydraulikölwechsel von 2.000 Stunden kann der Stapler zwischen Ölwechseln oder Wartungsmaßnahmen länger in Betrieb bleiben.

Die ergonomisch gestaltete Fahrerkabine mit ausgezeichneter Sicht trägt zu einer höheren Produktivität bei. Mit ihrem Dachfenster aus Panzerglas, gewölbten Front- und Heckscheiben und Stahltüren mit gehärtetem Sicherheitsglas sorgt die Fahrerkabine für eine erstklassige Rundumsicht.

Die Kabine bietet mehr Platz im Innenraum und den größten Einstiegsbereich der Branche. Zu den Ausstattungsmerkmalen gehören ein Farbdisplay, auf dem der Fahrer die Leistungsdaten auf Knopfdruck abrufen kann, ein einzigartiger, seitlich verschiebbarer Sitz für mehr Komfort, eine verstellbare Lenksäule mit Fußpedal sowie ergonomische Bedienelemente.

Gewölbte, kratzfeste Front- und Heckscheiben aus gehärtetem Sicherheitsglas, ein Dachfenster aus FOPS-zertifiziertem Panzerglas und einteilige Glastüren mit Stahlrahmen sorgen für eine erstklassige Rundumsicht. Auf der Außenseite verbessern abgeschrägte Gegengewichte die Sicht auf die Lenkreifen und sorgen damit für eine bessere Manövrierfähigkeit und verhindern Furchen auf den Reifen.

Die Stapler sind mit innovativen Merkmalen zur Leistungsoptimierung ausgestattet. Dazu zählen die bedarfsabhängige Kühlung, lastabhängige Hydraulik, automatisch wirkende Drehzahlerhöhung, Ruhemodus bei Leerlauf und mehrere Ölbad-Lamellenbremsen mit Kühlsystem. Sie gewährleisten Zuverlässigkeit und niedrige Betriebskosten, wodurch sich der Kraftstoffverbrauch in den meisten Anwendungen weiter verringern lässt.

Die Breite der schwerlastfähigen Antriebsachse mit verstärkten Spindeln und doppelter Untersetzung sorgt für Stabilität und Haltbarkeit beim Handling schwerster Lasten.

Der leistungsstarke Antriebsstrang mit integriertem Motor- und Getriebeschutzsystem sorgt für maximale Zuverlässigkeit und niedrige Gesamtbetriebskosten. Die schnellen Fahr- und klassenbesten Hubgeschwindigkeiten tragen zur Senkung der Betriebskosten bei.


Modell Tragfähigkeit Lastschwerpunkt Hubhöhe Wenderadius Gesamtbreite Gewicht Motortyp Getriebe
H44XDS12 44000kg 1200mm 9894mm 7100mm 4200mm 57754kg MTU 10.7L Diesel Dana S.O.H TE 30
H40XD12 40000kg 1200mm 9894mm 7791mm 4200mm 50120kg MTU 10.7L Diesel Dana S.O.H TE 30
H48XD12 48000kg 1200mm 9894mm 7791mm 4200mm 55150kg MTU 10.7L Diesel Dana S.O.H TE 30
H44XD12 44000kg 1200mm 9894mm 7791mm 4200mm 52350kg MTU 10.7L Diesel Dana S.O.H TE 30
H36XDS12 36000kg 1200mm 9894mm 7100mm 4200mm 52385kg MTU 10.7L Diesel Dana S.O.H TE 30
H40XDS12 40000kg 1200mm 9894mm 7100mm 4200mm 55525kg MTU 10.7L Diesel Dana S.O.H TE 30
H48XDS12 48000kg 1200mm 9894mm 7100mm 4200mm 60963kg MTU 10.7L Diesel Dana S.O.H TE 30

3990463-h36-48xd-eu-tg-rev03-de-low-res.pdfDatenblatt

Zurück zur Übersicht

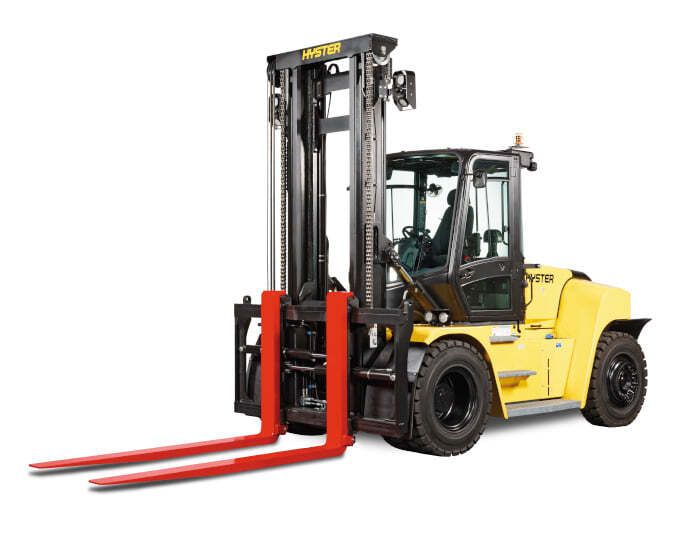

Hyster Schwerlastgabelstapler

H8-12XD 8500-12500kg

SCHWERLASTSTAPLER FÜR HÄRTESTE ANWENDUNGEN

Die neuesten Schwerlastmodelle von Hyster® mit acht bis zwölf Tonnen Tragfähigkeit sind die bisher vielseitigsten und bieten als solche optimale Sicht, Stabilität und Zuverlässigkeit. Dadurch werden Handling und Transport so leicht wie noch nie.

Jedes Modell bietet hervorragende Leistung und Zuverlässigkeit und ermöglicht den schnellen Wechsel von Anbaugeräten. Darüber hinaus bieten die Flurförderzeuge eine optimale Sicht auf die Gabelzinken, das Anbaugerät und die Last.

Diese Hyster Schwerlaststapler eignen sich hervorragend für härteste Einsatzbedingungen und überzeugen durch niedrige Betriebskosten, besonders bei intensiven Arbeitszyklen und unter extremen Betriebsbedingungen beim Einsatz in der Metall-, Baustoff- und Papierindustrie.



Highlights der Hyster 8–12-Tonnen-Schwerlaststapler:

  • Das robuste Chassis und die breite Antriebsachse sorgen für felsenfeste Stabilität und eine lange Lebensdauer beim Handling von Lasten bei voller Tragfähigkeit.
  • Die Stapler verfügen über ein Zweifach-Hubgerüst mit einer umfassenden Auswahl an wellengeführten oder hakengeführten Gabelträgern. Das intelligente Design führt zu einer Erhöhung der Resttragfähigkeit bei jedem Stapler um mindestens 400 kg bei Verwendung des wellengeführten Seitenschubgabelträgers.
  • Durch den größeren Abstand zwischen den Hubgerüstprofilen wird die Sicht auf das Anbaugerät und die Last verbessert. Die Ketten befinden sich an der Außenseite des Hubgerüsts.
  • Fahrer können durch und über den Gabelträger blicken. Die Sichtbedingungen sind daher während des Manövrierens ideal, auf Bodenhöhe ebenso wie auf Höhe der Lkw-Ladefläche. Die Gabelträger verfügen an der Oberseite über besonders schmale Streben und einen intelligent platzierten Steuerblock.
  • Verringerter verlagerter Lastschwerpunkte: Durch das offenere Design liegt weniger Gewicht auf dem Gabelträger und der Abstand der Last zum Stapler verringert sich.
  • Der Doppelfunktionsgabelträger mit Seitenschub und Gabelzinkenverstellung mit Hakenaufhängung ermöglicht den schnellen Wechsel von Anbaugeräten.
  • Die Stapler erreichen mit den vier praktischen Betriebsmodi branchenführende Hubgeschwindigkeiten mit einem beeindruckenden Schnitt zwischen 0,40 m/s und 0,69 m/s bei voller Nenntragfähigkeit bis zu 6.250 mm.
  • Die Stufe-IV-Motoren erzeugen im Vergleich zur Vorgängergeneration weniger Emissionen und haben einen bis zu 20 Prozent geringeren Kraftstoffverbrauch, wodurch die Gesamtkosten über die Lebensdauer der Stapler deutlich geringer ausfallen.
  • Die Palette an Stufe-IV-konformen Motoren umfasst die QSB4.5-Dieselmotoren von Cummins mit einer Maximalleistung von 122 kW bei einer Drehzahl von nur 2.300 U/min.
  • Um den Gesamtkraftstoffverbrauch in den meisten Anwendungsbereichen weiter zu senken, hat Hyster neben den neuen Cummins-Motoren zusätzliche Funktionen zur Leistungsoptimierung eingeführt, wie die bedarfsgesteuerte Kühlung, lastabhängige Hydraulik (Leistung nach Bedarf), eine Drehzahlsteuerung und Ruhemodus bei Leerlauf.
  • Im ECO-eLo-Kraftstoffeffizienzmodus wird die maximale Motordrehzahl gesenkt und die Kraftstoffeffizienz weiter optimiert.
  • In nicht regulierten Märkten außerhalb der EU und Nordamerikas sind auch Stufe-IIIA-Motoren erhältlich, unter anderem der Cummins-QSB6.7-Dieselmotor mit einer Maximalleistung von 116 kW bei einer Drehzahl von nur 2.300 U/min.
  • Die H8-12XD-Modelle sind zugunsten einer langen Lebensdauer mit Ölbad-Lamellenbremsen mit Ölkühlung ausgestattet, die praktisch wartungsfrei sind.
  • Der ungehinderte Zugang zum Motorraum und die gut erreichbaren Prüfpunkte ermöglichen eine schnelle und effiziente Wartung.
  • Um einen zuverlässigen Staplerbetrieb zu gewährleisten, wird die Elektronik über ein CANbus-Datenübertragungssystem geregelt.
  • Fahrerassistenzsysteme wie die Fahrkamera gehören jetzt zur serienmäßigen Ausstattung.
  • Alle Flurförderzeuge dieser Produktreihe sind schmaler als 2,55 Meter und verfügen über eine geringe Bauhöhe, wodurch die Stapler leicht zu transportieren sind.
  • Die Stapler sind auf extreme Umgebungstemperaturen von –18 Grad Celsius bis zu 50 Grad Celsius ausgelegt. Dadurch werden sie weltweit den vielfältigen und anspruchsvollen Bedürfnissen der Schwerindustrie gerecht.
  • Es stehen zahlreiche zusätzliche Optionen und Anbaugeräte zur Auswahl.  Dazu gehören vier am Hubgerüst montierte Arbeitsscheinwerfer, ein Rückfahr-Kamerasystem, breite/schmale Blätter für das Holzhandling, Laststabilisatoren, Hyster Tracker und viele weitere Optionen.


MODELLE

MODELL TRAGFÄHIGKEIT (KG) LASTSCHWERPUNKT (MM) HUBHÖHE (MM) MOTORTYP GETRIEBE
H8XD6 8500 600 4925 Cummins / QSB 6.7 ZF / WG161
H9XD6 9500 600 4925 Cummins / QSB 6.7 ZF / WG161
H10XDS6 10500 600 4925 Cummins / QSB 6.7 ZF / WG161
H10XD6 10500 600 4925 Cummins / QSB 6.7 ZF / WG161
H12XD6 12500 600 4925 Cummins / QSB 6.7 ZF / WG161


Zurück zur Übersicht

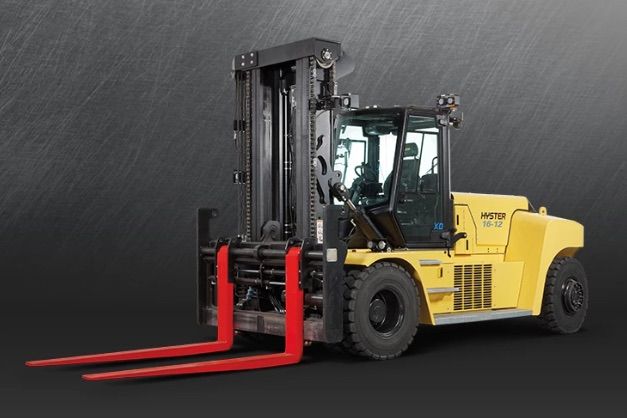

Hyster SCHWERLASTSTAPLER MIT LUFTREIFEN

J10-18XD 10000-18000kg

Mit Hyster® Elektro-Großstaplern können Sie Ihre Möglichkeiten voll ausschöpfen: Die Stapler tragen dazu bei, Emissionen zu reduzieren, den Kraftstoffverbrauch und die Wartungskosten zu senken und gleichzeitig die Leistung und Effizienz in anspruchsvollen Branchen zu steigern. Dank der hervorragenden Traktionskraft, Beschleunigung und Sicht bieten sie ein Fahrgefühl wie ein Dieselstapler.

POWER DER SPITZENKLASSE

LEISTUNGSFÄHIGE EMISSIONSFREIE ALTERNATIVE

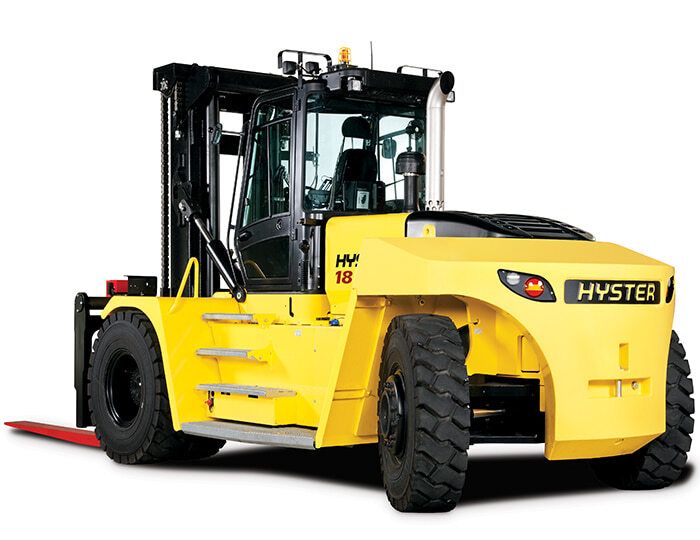

Die 350-Volt-Lithium-Ionen-Batterien von Hyster Staplern gewährleisten die hohe Leistung und die langen Betriebszeiten, die Unternehmen von ihren Schwerlaststaplern erwarten. Lithium-Ionen-Batterien liefern über den gesamten Ladezyklus eine höhere Leistung und haben eine längere Lebensdauer – gleichbedeutend mit geringeren Gesamtbetriebskosten für Sie.

Hinzu kommen Wartungsfreiheit und schnelle Ladezeiten, die ebenfalls zu signifikanten Einsparungen beitragen und die Betriebszeit erhöhen.

Das Zweifach-Hubgerüst und der Gabelträger eignen sich für eine Vielzahl von Schwerlastanwendungen. Die robuste Hubgerüstkonstruktion bei Staplern mit Tragfähigkeiten von 10.000 bis 18.000 kg zeichnet sich durch eine im Vergleich zu ähnlichen Hubgerüsten mit Überkopfneigung von Mitbewerbern verminderte Hubgerüstbiegung und höhere Steifigkeit aus.

Die Gabelträger verfügen über eine große Öffnung, um die Sicht nach vorn auf die Gabelzinkenspitzen auf Bodenhöhe und bei den häufigsten Ladehöhen zu vergrößern. Die obere Strebe und die Seitenteile sind aus hochfestem Stahl gefertigt. Schmierbare Lastrollenlager sorgen dafür, dass Verschleißpartikel vom Laufrollengehäuse entfernt werden.

Die Lenkachse ist im Hinblick auf eine längere Lebensdauer konstruiert und bietet einen einstellbaren äußeren Wenderadius, wodurch die Beanspruchung der Achsen reduziert und die Reifenlebensdauer durch Verringerung des Reifenabriebs verbessert wird.

Die ergonomisch gestaltete Fahrerkabine mit ausgezeichneter Sicht trägt zu einer höheren Produktivität bei. Mit ihrem Dachfenster aus Panzerglas, gewölbten Front- und Heckscheiben und Stahltüren mit gehärtetem Sicherheitsglas sorgt die Fahrerkabine für eine erstklassige Rundumsicht. Die Kabine bietet mehr Platz im Innenraum und den größten Einstiegsbereich der Branche. Zu den Ausstattungsmerkmalen gehören ein Farbdisplay, auf dem der Fahrer die Leistungsdaten auf Knopfdruck abrufen kann, ein einzigartiger, seitlich verschiebbarer Sitz für mehr Komfort, eine verstellbare Lenksäule mit Fußpedal sowie ergonomische Bedienelemente.

Eine offene Gabelträgerkonstruktion, an der Außenseite des Hubgerüsts montierte Ketten, eine niedrige Stirnwand sowie ein vergrößerter Abstand zwischen den Hubgerüstprofilen und dem Steuerblock ermöglichen eine verbesserte Sicht nach vorn auf die Gabelzinkenspitzen während der Fahrt und auf Lasthöhe.

Gewölbte, kratzfeste Front- und Heckscheiben aus gehärtetem Sicherheitsglas, ein Dachfenster aus Panzerglas und Glastüren mit Stahlrahmen sorgen für eine erstklassige Rundumsicht. Auf der Außenseite verbessern abgeschrägte Gegengewichte die Sicht auf die Lenkreifen, sorgen damit für eine bessere Manövrierfähigkeit und verhindern Furchen auf den Reifen.

Hyster Stapler sind für eine einfache Wartung ausgelegt. Flügelhauben erlauben raschen Zugriff auf wichtige Komponenten, tägliche Kontrollen erfordern keine Neigung der Kabine. Eine neigbare Kabine bietet einfachen Zugang zu den Hydraulikkomponenten. Verzinkte, breite, rutschfeste Trittbretter unterstützen bei den täglichen Schnellkontrollen.



Modell Tragfähigkeit Lastschwerpunkt Hubhöhe Wenderadius Batteriekapazität
J10XD6 1000kg 600mm 4925mm 4111mm Li-ion 350V / 192Ah(V/Ah)
J14XD6 14000kg 600mm 4910mm 4584mm Li-ion 350V / 192Ah(V/Ah)
J18XD9 18000kg 900mm 4494mm 5200mm Li-ion 350V / 192Ah(V/Ah)
J16XD6 16000kg 600mm 4910mm 4584mm Li-ion 350V / 192Ah(V/Ah)
J18XD7.5 18000kg 750mm 4494mm 5200mm Li-ion 350V / 192Ah(V/Ah)
J10XD12 10000kg 1200mm 4910mm 4584mm Li-ion 350V / 192Ah(V/Ah)
J12XD6 12000kg 600mm 4925mm 4111mm Li-ion 350V / 192Ah(V/Ah)
J16XD9 16000kg 900mm 4494mm 5200mm Li-ion 350V / 192Ah(V/Ah)
J13XD6 13000kg 600mm 4910mm 4584mm Li-ion 350V / 192Ah(V/Ah)
J16XD12 16000kg 12000mm 4494mm 5200mm Li-ion 350V / 192Ah(V/Ah)

j10-18xd-electric-sped-tg-05-2021-eu-rev00-lrzmag-de.pdfDatenblatt

Zurück zur Übersicht
